产品介绍

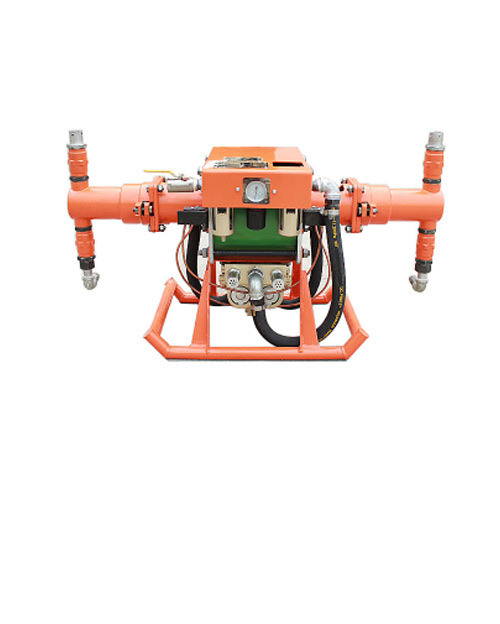

2ZBQ—30/3（QZB-50/6）气动注浆泵主要用于煤矿、铁矿等井壁防水、加固注浆工程，以及地铁、隧道、水利、建筑等注浆堵水及破碎岩层的注浆固结工程。与同功能电动泵相比，由于该泵使用压缩空气作为动力，因此，具有体积小，重量轻、不会超载的特点，更适合于煤矿井下使用。在易燃，易爆，强磁、辐射，多尘埃，温度变化大以及淋水的场所，均可以安全使用。

产品特点及主要用途

用途：

可无级调量，只要控制气源开关的大小，就能改变进浆的流量，亦可定压自动变量，即排浆量随着注浆压力的增加而减小，可进行浆比为1∶1的双液注浆。

基本结构与工作原理

结构：

该泵的基本结构主要由管架、气缸、活塞、端盖、联接箱、液缸、进排浆阀、换向阀和一些辅助件组成

工作原理：

压缩空气通过球阀到三联体中分水滤气器，净化后的压缩空气到达定值式调压阀，该定值调压阀，具有自动调节输出气体流量，保持输出气体压力不变，使排出的浆液具有定压自动调量的性能。排出的浆液随注浆压力增加而减小排量。该泵自动调节性能比其他型式操作调节的注浆调控及时、准确，因而可以缩短注浆时间，保证注浆质量、节省材料、安全施工。

三联体上装有一只气压表，可以观察风源的压力、判断分水滤气器的滤杯是否堵塞，以及判断调压阀的工作是否正常，空气过滤调压阀上的气压表指示的值为调压后的输出气体压力，压缩空气经三联体到二位五通换向阀及行程阀。气缸活塞推动行程换向阀换向来控制气控换向阀换向，推动气缸活塞作拉杆往复运动， 气缸排出的废气通过消声器排到大气中去。气缸活塞拉杆直接推动液缸柱塞，通过进、排浆阀，完成吸排浆的工作，浆液通过混合器混合，通过注浆嘴，压入井壁的水眼，扩散到岩层的裂隙中去。

技术参数
